Generadores de nitrógeno PSA en zonas químicas a prueba de explosiones: un nuevo punto de referencia

Por qué la protección del gas inerte se ha vuelto no negociable en las instalaciones químicas

Los entornos de procesamiento químico son inherentemente volátiles. La presencia de disolventes inflamables, intermediarios reactivos y polvo combustible significa que incluso una intrusión momentánea de oxígeno en un recipiente, tubería o tanque de almacenamiento sellados puede desencadenar consecuencias catastróficas. Los métodos tradicionales de extinción de incendios y prevención de explosiones (controles de ventilación, sistemas de conexión a tierra, equipos a prueba de chispas) abordan las fuentes de ignición, pero no eliminan el oxidante en sí.

La cobertura con gas inerte aborda el problema desde su raíz. Al desplazar el oxígeno con un medio inerte, normalmente nitrógeno, por debajo del umbral necesario para mantener la combustión (generalmente por debajo del 8 % de O₂ en volumen Para la mayoría de los entornos de hidrocarburos), las instalaciones pueden hacer que las atmósferas explosivas sean químicamente inertes independientemente del riesgo de ignición. Este enfoque está cada vez más codificado en normas internacionales como ATEX, IECEx y NFPA 69, que ahora reconocen explícitamente la inertización continua como un método primario de prevención de explosiones en lugar de una medida complementaria.

La evolución de las entregas periódicas de cilindros de nitrógeno a la generación continua in situ marca un cambio estructural en la forma en que las plantas químicas abordan este desafío, y los generadores de nitrógeno de PSA se encuentran en el centro de esa transición.

Cómo la tecnología PSA ofrece nitrógeno continuo y de alta pureza según demanda

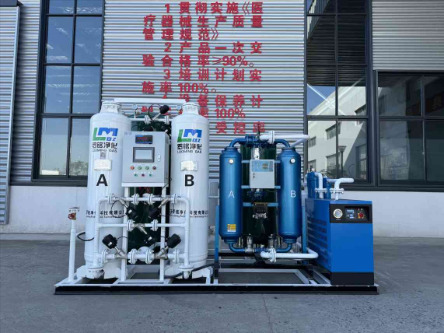

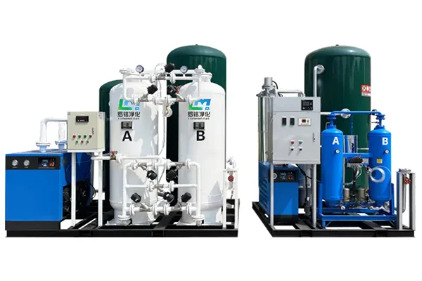

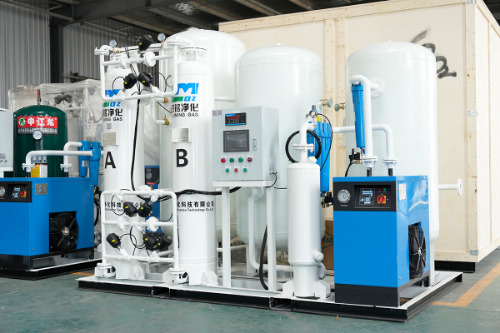

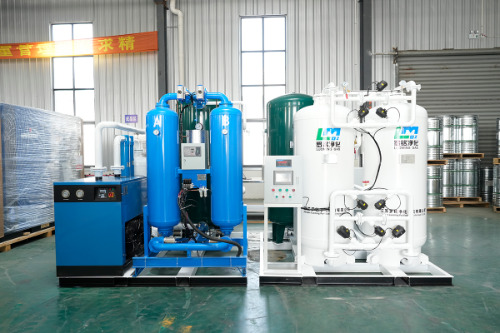

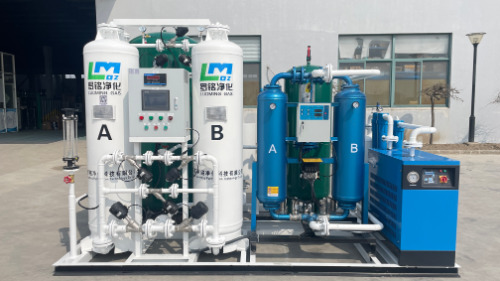

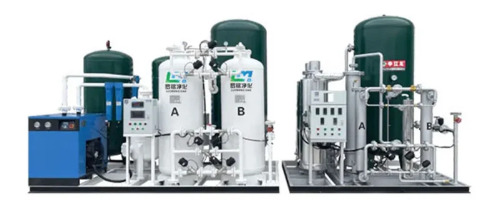

La adsorción por cambio de presión (PSA) es un proceso de separación de gases que aprovecha la afinidad de adsorción diferencial de los materiales (más comúnmente el tamiz molecular de carbono (CMS)) por moléculas de oxígeno y nitrógeno en condiciones de presión variables. En un sistema típico de PSA de doble torre:

1. El aire comprimido ingresa a la Torre A bajo presión elevada; El lecho CMS absorbe selectivamente oxígeno, dióxido de carbono y vapor de agua.
2. El nitrógeno de alta pureza pasa y se recoge en un tanque intermedio para su entrega al proceso.
3. Mientras la Torre A produce, la Torre B se regenera a una presión casi atmosférica, liberando gases adsorbidos y restaurando la capacidad de adsorción.
4. Las torres realizan ciclos continuos, normalmente cada 60 a 120 segundos, lo que garantiza un flujo de nitrógeno ininterrumpido.

Los sistemas PSA modernos diseñados para zonas químicas a prueba de explosiones están diseñados para ofrecer una pureza de nitrógeno que oscila entre 99,0% a 99,999% , con caudales escalables desde unos pocos Nm³/h para reactores pequeños hasta miles de Nm³/h para sistemas de inertización y purga a escala de refinería. Fundamentalmente, el nivel de pureza se puede ajustar en tiempo real, lo que permite a los operadores reducirlo al 99,5 % para aplicaciones de purga generales o aumentarlo al 99,99 % para la protección del catalizador sensible al oxígeno, sin detener la producción.

Práctica de aplicación: implementación de generadores de nitrógeno PSA en áreas clasificadas de Zona 1 y Zona 2

Integrando un Generador de nitrógeno PSA ingresar a un área peligrosa clasificada como ATEX Zona 1 o Zona 2 (o NEC Clase I, División 1/2 en los marcos norteamericanos) implica más que seleccionar una máquina técnicamente adecuada. La implementación debe satisfacer simultáneamente tanto los requisitos de ingeniería de procesos como las restricciones de clasificación de áreas.

Estrategia de ubicación de equipos

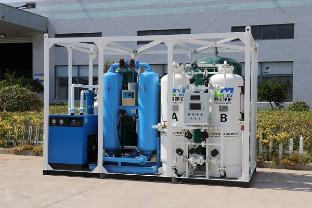

En la mayoría de las instalaciones, el generador de PSA está ubicado fuera de la zona peligrosa — en un área segura o dentro de un recinto presurizado — con solo las tuberías de suministro de nitrógeno ingresando al área clasificada. Este acuerdo elimina la necesidad de certificar todo el patín del generador para un servicio a prueba de explosiones, lo que reduce el costo de capital y simplifica el acceso para mantenimiento. Cuando las limitaciones del sitio hacen que la ubicación remota no sea práctica, se utilizan gabinetes con clasificación Ex (Ex d, Ex p o Ex e según la categoría del componente) para proteger componentes eléctricos como paneles de control, válvulas de solenoide y sensores.

Monitoreo continuo de oxígeno como dispositivo de seguridad

Un generador de nitrógeno PSA que funcione en o cerca de una zona química a prueba de explosiones debe integrarse con un analizador de oxígeno en tiempo real, tanto en la salida del generador como en los puntos de entrega críticos dentro del proceso. Si la pureza de salida cae por debajo del punto de ajuste (por ejemplo, debido a la degradación del CMS, una falla del compresor o un aumento anormal de la demanda), una válvula de desvío automática redirige el nitrógeno fuera de especificación para ventilar en lugar de permitir que ingrese a la zona protegida. Este enclavamiento de pureza de oxígeno es una característica obligatoria en cualquier arquitectura de sistema instrumentado de seguridad (SIS) que cumpla con IEC 61511.

Control de flujo sensible a la demanda

Los procesos químicos rara vez son de estado estacionario. Carga y descarga de reactores discontinuos; los tanques de almacenamiento respiran con los cambios de temperatura y nivel de producto; Las secuencias de purga consumen grandes volúmenes en ráfagas cortas. Los sistemas PSA diseñados para estos entornos incorporan variadores de frecuencia (VFD) en el compresor de aire, combinados con un tamaño del tanque de compensación calculado para absorber la demanda máxima sin variaciones de pureza. El resultado es un sistema que responde dinámicamente a la demanda del proceso mientras mantiene un manto de nitrógeno a presión positiva constante — un requisito fundamental para evitar la entrada de aire durante eventos de despresurización.

Economía operativa: por qué la generación de PSA in situ redefine el coste de la seguridad

Históricamente, las instalaciones químicas obtenían nitrógeno de entregas de líquidos a granel o de colectores de cilindros de alta presión, un modelo que introduce riesgos en la cadena de suministro y costos significativos del ciclo de vida. Una instalación que consume 500 Nm³/h de nitrógeno de forma continua gastará, durante un período de cinco años, sustancialmente más en el gas suministrado que en el capital y el coste operativo de un sistema PSA equivalente. Los análisis independientes del ciclo de vida muestran consistentemente Períodos de recuperación de 18 a 36 meses. para plantas químicas medianas y grandes que cambian del suministro de nitrógeno a la generación de PSA in situ, con ahorros continuos del 40 al 70 % en los costos del nitrógeno a partir de entonces.

Más allá del costo directo, la generación in situ elimina los riesgos de seguridad y logística asociados con el almacenamiento de nitrógeno líquido a granel, incluidos los riesgos de quemaduras criogénicas, eventos de alivio de presión y dependencias del cronograma de entrega que pueden forzar paradas de producción. Para aplicaciones de zonas a prueba de explosiones donde la disponibilidad de nitrógeno es una utilidad crítica para la seguridad en lugar de un insumo de proceso opcional, esta resiliencia del suministro es posiblemente más valiosa que el ahorro de costos por sí solo.

Las unidades PSA modernas también cuentan con capacidades de monitoreo remoto, transmitiendo datos de pureza, flujo, presión y estado del equipo a los sistemas DCS o SCADA de la planta, lo que permite el mantenimiento predictivo y reduce el tiempo de inactividad no planificado. Vida útil de la cama CMS, normalmente 5 a 10 años bajo condiciones de operación adecuadas, se puede ampliar aún más mediante la filtración del aire de entrada y el control de la humedad, lo que convierte a los generadores de nitrógeno de PSA entre las utilidades de menor mantenimiento en la cartera de activos de una planta química.

Estableciendo el nuevo punto de referencia: cómo se ve la mejor protección de nitrógeno PSA de su clase

La convergencia de estándares regulatorios más estrictos, los crecientes requisitos de seguro para instalaciones químicas a prueba de explosiones y la confiabilidad demostrada de la tecnología PSA moderna han establecido efectivamente una nueva línea de base para la protección de gases inertes. Las instalaciones que todavía dependen de purgas periódicas de nitrógeno, cambios manuales de cilindros o sistemas de cobertura de tamaño insuficiente están cada vez más fuera de cumplimiento, no sólo con los estándares externos sino también con los marcos internos de tolerancia al riesgo de las aseguradoras y las funciones corporativas de EHS.

Lo que distingue hoy al mejor sistema de protección de nitrógeno PSA para zonas químicas a prueba de explosiones incluye:

• Suministro continuo e ininterrumpido de nitrógeno. con dependencia cero de la logística externa
• Verificación y desvío automáticos de pureza interconectado con el SIS
• Componentes eléctricos con clasificación ATEX/IECEx para todos los equipos dentro de zonas clasificadas
• Gestión de flujo sensible a la demanda para manejar condiciones de proceso por lotes y transitorias
• Integración total con planta DCS/SCADA para monitoreo remoto, alarmas y pistas de auditoría
• Cumplimiento documentado con NFPA 69, EN 1825 o las normas regionales de prevención de explosiones aplicables

A medida que las instalaciones químicas enfrentan una presión cada vez mayor para demostrar una gestión proactiva del riesgo de explosión (por parte de organismos reguladores, aseguradoras y, cada vez más, de clientes intermedios que realizan auditorías de la cadena de suministro), los generadores de nitrógeno de PSA han pasado de ser una herramienta de optimización de costos a un elemento central de la infraestructura de seguridad de procesos. El punto de referencia ha cambiado: la protección continua in situ con gas inerte ya no es la opción premium. Es el estándar esperado.
